نحوه کار با کولیس دیجیتال + آموزش تصویری

بیشترین کالیبراسیون مناسب دقیق در 0.00 /1 + / 0.02 میلی متر می باشد، که به اندازه کافی برای اطمینان از اینکه در هنگام تراش بیش از اندازه عمیق نیست و بدانید طراحی شما در داخل قطعه ای از مواد مورد استفاده شما قرار می گیرد، کافی است.

این راهنما نشان می دهد که چگونه از کولیس دیجیتال برای اندازه گیری های مختلف استفاده می کنند و برای هر کسی که مایل به یادگیری نحوه استفاده از آنها می باشد مفید است.




چرا استفاده از کولیس به جای متر؟

در یک کلمه، دقت متر و چشم شما ممکن است برای بسیاری از مکان ها مناسب باشد، اما نه زمانی که نیاز است تا  اطمینان حاصل نمایید عمق قطعه  0.003 و نه 0.006 یا 0.001 باشد.

چرا از کولیس دیجیتال به جای کولیس استفاده کنید؟
این بسیار ساده است، خواندن نتیجه کار بسیار راحت تر و قابل مشاهده تر از مدل معمولی می باشد. اغلب کولیس های دیجیتال گران تر و دقیق تر از کولیس های معمولی هستند.

صفر کردن قبل از اندازه گیری

قبل از انجام هر اندازه گیری، بسیار مهم است که کولیس خود را صفر کنید. اگر این مرحله را نادیده بگیرید، اندازه گیری های بعدی ممکن است دقیق نباشد. در انیمیشن بالا، صفحه نمایش -0.0025 "هنگامی که فک ها برای اولین بار بسته می شود (نادرست) است. دکمه صفر / روشن را فشار دهید تا صفر تنظیم شود. دفعه بعد بسته شده است، آن را می خواند 0.000 "، پسبرای اندازه گیری آماده است.

اندازه گیری ابعاد خارجی

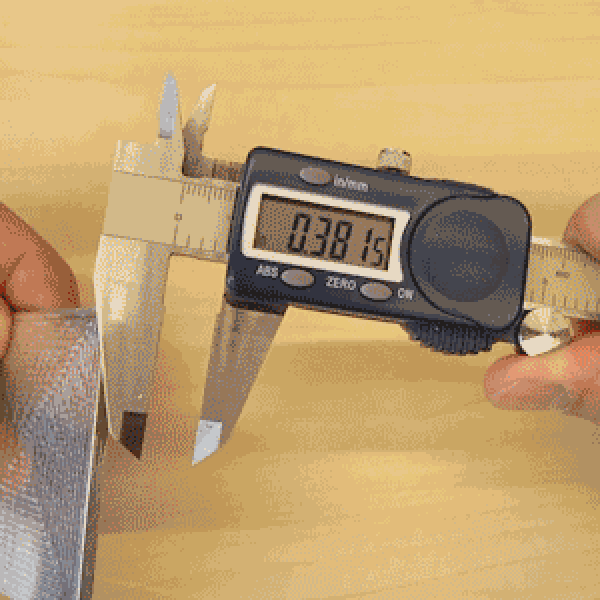

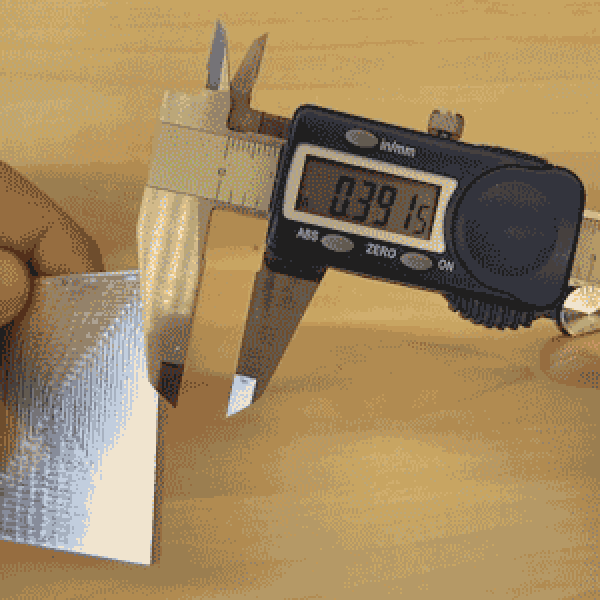

برای اندازه گیری ابعاد بیرونی یک جسم از فک خارج استفاده کنید. اطمینان حاصل کنید که جسم به موازات فک وجود دارد ، در غیر این صورت اندازه گیری دقیق نخواهد بود. در انیمیشن های بالا، فک های خارجی برای اندازه گیری عرض یک قطعه آلومینیوم خرد شده مورد استفاده قرار می گیرند. انیمیشن دوم نادرست است، زیرا شیء اندازه گیری شده با موانع موازی نیست.

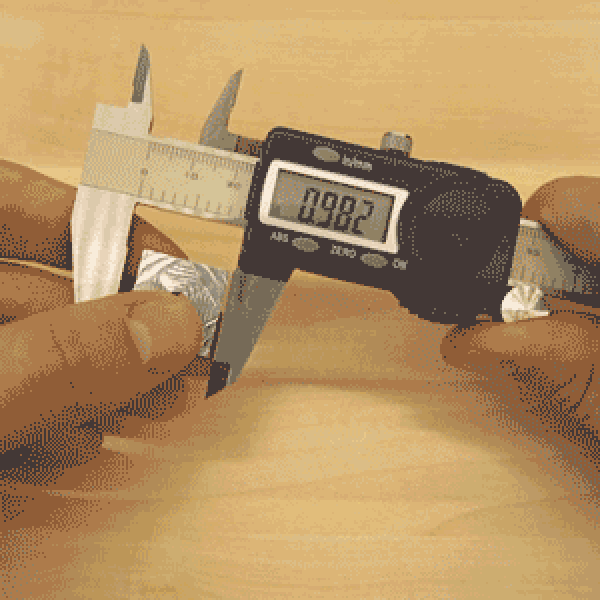

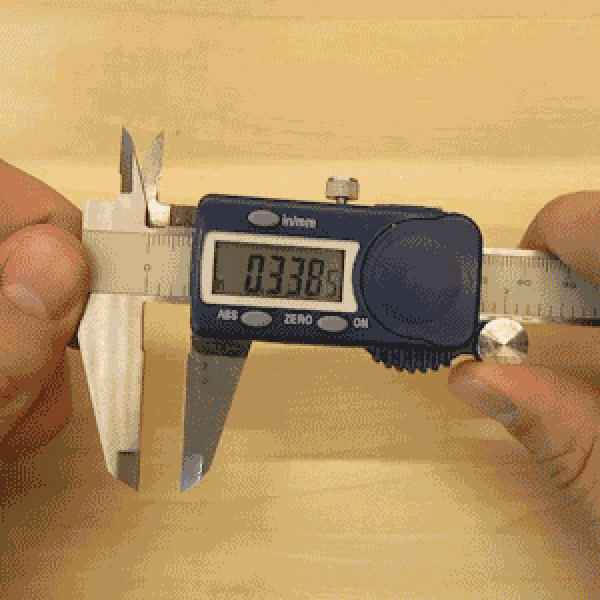

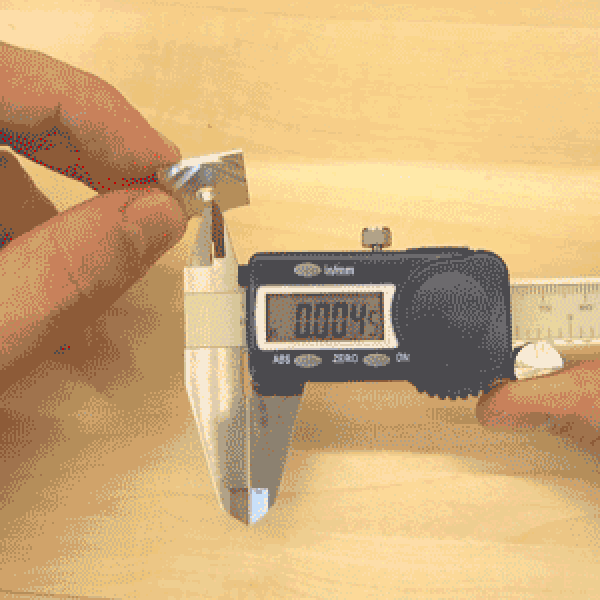

شما همچنین می توانید فک های خارجی برای اندازه گیری ضخامت یک شی استفاده کنید. برای کاربرانی که کار CNC انجام می دهند این یکی از مهمترین نوع اندازه گیری ها است. ضخامت مواد شما باید دقیق باشد یا ابزار شما به اندازه کافی باشد. اطمینان حاصل کنید که جسم عمود بر فک ها است تا اندازه گیری دقیق باشد. در انیمیشن های بالا، فک های خارجی برای اندازه گیری ضخامت ورق آلومینیومی خرد شده مورد استفاده قرار می گیرند. انیمیشن دوم نادرست است زیرا شیء اندازه گیری شده عمود بر فک ها نیست.

اندازه گیری ابعاد درون

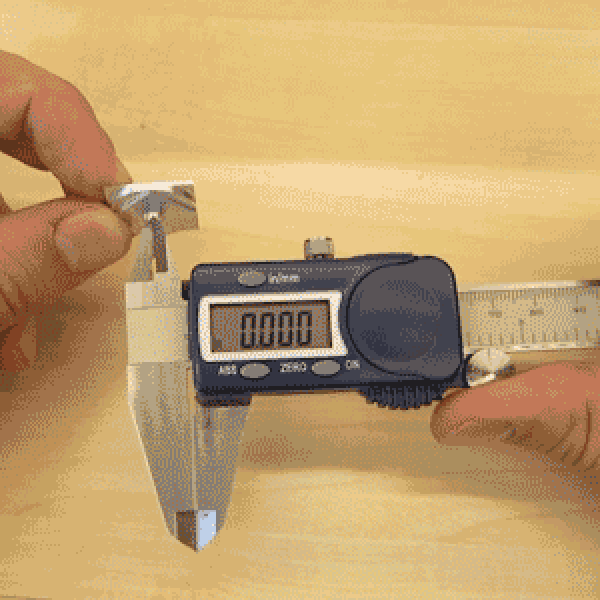

برای اندازه گیری ابعاد داخلی یک شی از داخل فک ها استفاده کنید. اطمینان حاصل کنید که جسم عمود بر فک ها است. در انیمیشن های بالا، فک های داخلی برای اندازه گیری ابعاد داخلی یک سوراخ فویل شده به قطعه آلومینیومی مورد استفاده قرار می گیرند. انیمیشن دوم نادرست است زیرا شیء اندازه گیری شده عمود بر فک ها نیست.

عمق سنجش



از عمق سنج برای اندازه گیری عمق از یک شی از سطح استفاده کنید. اطمینان حاصل کنید که کولیس عمود بر سطح اندازه گیری شده است. در انیمیشن ها بالا، عمق سنج برای اندازه گیری فاصله از سطح یک قسمت آلومینیومی به میز زیر آن استفاده می شود. انیمیشن دوم نادرست است زیرا کولیس عمود بر سطوح اندازه گیری نشده است.

انجام یک اندازه گیری قدم

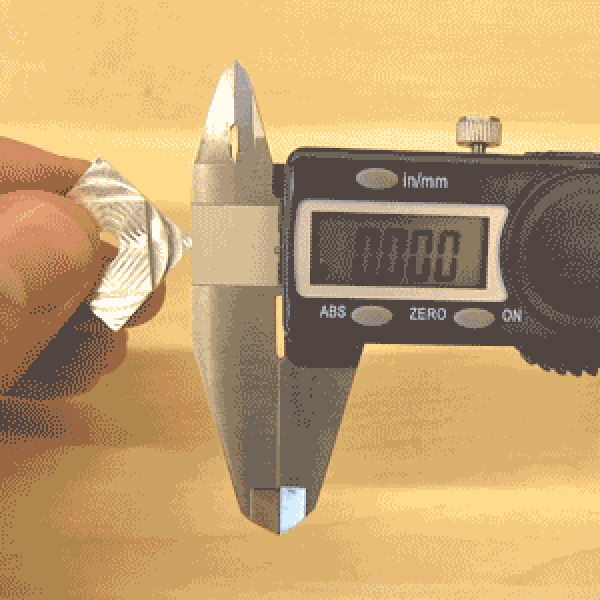

از گام سنج برای اندازه گیری فاصله بین یک لبه و لبه بعدی بالای آن استفاده کنید. در انیمیشن بالا، اندازه گیری گام برای اندازه گیری فاصله از گوشه ای از یک جزء خرد شده به لبه جلو استفاده می شود.

اندازه گیری مقایسه ای

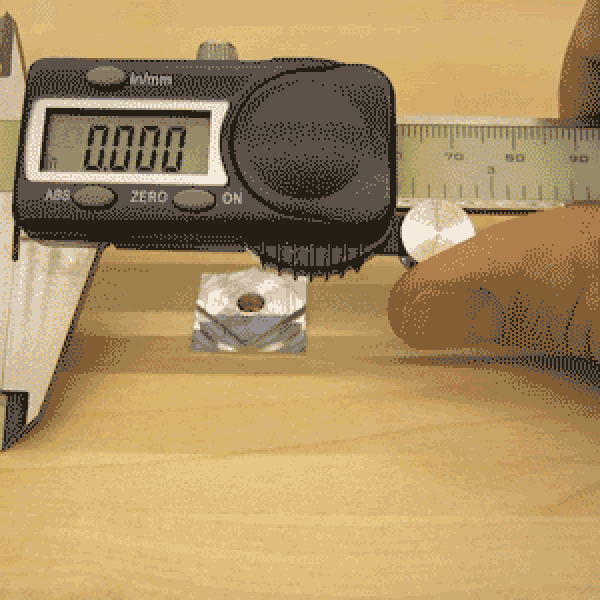

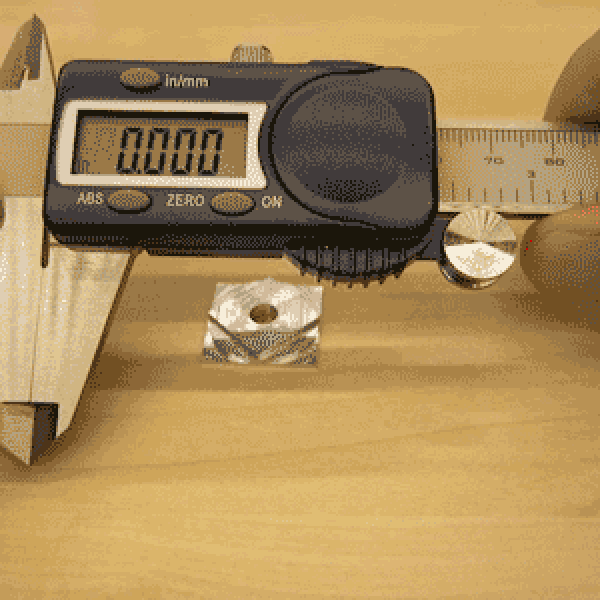

با اندازه گیری اندازه گیری مقایسه ای در هنگام اندازه گیری، شما می توانید ابعاد یک شی به آن را مقایسه کنید. در انیمیشن بالا، قطر یک سوراخ در یک بخش مولد با قطر یک میله مقایسه می شود تا مشخص شود آیا میله از سوراخ عبور می کند. اول، فک های داخلی برای اندازه گیری قطر داخل سوراخ استفاده می شود. بعد، دکمه صفر / روشن کولیس را فشار دهید. در نهایت، از فک های خارجی برای اندازه گیری ابعاد خارجی میله استفاده کنید.
